MATERIALES UTILIZADOS EN LA INDUSTRIA AUTOMOTRIZ

ACERO

En los vehículos, la mayoría del peso de un vehículo proviene del acero. En promedio un auto puede contener 1,350 kilógramos de acero, mientras que una camioneta lograría poseer alrededor de 1,800 Kg.

En los autos el acero se usa para crear el chasis subyacente o la caja debajo del cuerpo que forma el esqueleto del vehículo y te protege en caso de un accidente. Puertas, techo y paneles de la carrocería son formados de acero. Algunas partes para acomodar el motor e instalar otras piezas contienen este material, incluso los escapes son creados de acero inoxidable.

En la actualidad los fabricantes pueden crear diversos tipos de acero para las diferentes áreas de un vehículo. Pueden hacerlos rígidos o que se puedan arrugar para absorber impactos.

PLÁSTICO

Actualmente el plástico se utiliza mayormente en la manufactura de autos. Según señala el American Chemistry Council en EUA componen cerca del 50% de la construcción de vehículos nuevos. Esto es porque es durable, barato de fabricar y puede moldearse prácticamente en cualquier forma.
Los instrumentos, medidores, interruptores, las ventilas del aire acondicionado, manijas, tapetes, bolsas de aire entre otras partes –incluidas en el motor- están fabricadas de diferentes tipos de plásticos.

ALUMINIO

El aluminio es un material ciertamente “nuevo” en la manufactura de vehículos. Se empezó a usar en la industria automotriz por ser liviano y su natural resistencia. En 2009, los componentes de aluminio conformaban cerca del 9% del peso de un vehículo, comparado con el 5 por ciento en 1990 y sólo el 2% en 1970.

El aluminio ya es usado en la industria automotriz para crear paneles de carrocería y poder obtener un vehículo más ligero con mejor un desempeño. Entre estos autos están el Acura NSX que se creó a principios de los 90s o qué decir del actual Audi R8.
Adicionalmente el aluminio lo vemos en los rines de autos y en ciertos motores. Diversos fabricantes están cambiando de manufacturar bloques de propulsores de hierro a aluminio. Suelen ser igual de durables, pero mucho más ligeros, lo que se ve reflejado en un mejor desempeño.

CAUCHO

El hule es un elemento vital para los autos y esto es porque los neumáticos están hechos de este material. Cerca del 75% de la producción mundial de hule se usa para fabricar las llantas de los vehículos.

Las ruedas son básicas para un auto ya que además de permitir que un vehículo circule, si se mantienen en buenas condiciones, ayudan a ahorrar combustible e ir seguros en el camino.

Además de las llantas, el hule lo podemos encontrar en los limpiaparabrisas, molduras del motor, sellos, mangueras y bandas. Al igual que el plástico, es muy durable, económico y flexible por lo que tiene un amplio abanico de usos en los autos.

VIDRIO

De los 5 materiales el que menos se usa en un vehículo es el vidrio, pero no por eso deja de ser importante.


El uso primario que se le da al vidrio, obviamente son los parabrisas –ventanas y medallones- que además de permitirte ver claramente al momento de manejar, te mantiene seguro de objetos, ya sea insectos, piedras o basura. También es usado para fabricar los espejos laterales, así como el retrovisor. Además de lo anterior una variante de éste -la fibra de vidrio- es común para utilizarse en los automóviles como elemento de insolación.


No obstante, conforme la tecnología avanza, el vidrio se usa para las pantallas de dispositivos de navegación o para los lentes de cámaras de reversa, que permiten a los usuarios tener una mejor vista de lo hay detrás del vehículo.

ACTIVIDADES EN EL MODULO DE METALMECANICADEL 20 AL 24 DE ABRIL

1. Leer y analizar el documento
2. Mirar el video
3. Realizar un organizador grafico donde esquematice el contenido de este tema

EL CONFORMADO DE MATERIALES EN LA INDUSTRIA AUTOMOTRIZ

PROCESOS INDUSTRIALES DE CONFORMADO

Los procesos de conformado de metales comprenden un amplio grupo de procesos de
manufactura, en los cuales se usa la deformación plástica para cambiar las formas de las piezas metálicas. En los procesos de conformado, las herramientas, usualmente dados de conformación, ejercen esfuerzos sobre la pieza de trabajo que las obligan a tomar la forma de la geometría del dado.

Curva de Esfuerzo vs Deformación

Debido a que los metales deben ser conformados en la zona de comportamiento plástico, es necesario superar el límite de fluencia para que la deformación sea permanente.

Por lo cual, el material es sometido a esfuerzos superiores a sus límites elásticos, estos límites se elevan consumiendo así la ductilidad.

Propiedades metálicas en los procesos de conformado

Al abordar los procesos de conformado es necesario estudiar una serie de propiedades metálicas influenciadas por la temperatura, dado que estos procesos pueden realizarse mediante un trabajo en frío, como mediante un trabajo en caliente.

Trabajo en frío

Se refiere al trabajo a temperatura ambiente o menor. Este trabajo ocurre al aplicar un esfuerzo mayor que la resistencia de cedencia original de metal, produciendo a la vez una deformación.

Características

·         Mejor precisión

·         Menores tolerancias

·         Mejores acabados superficiales

·         Mayor dureza de las partes

·         Requiere mayor esfuerzo

Trabajo en caliente

Se define como la deformación plástica del material metálico a una temperatura mayor que la de recristalización. La ventaja principal del trabajo en caliente consiste en la obtención de una deformación plástica casi ilimitada, que además es adecuada para moldear partes grandes porque el metal tiene una baja resistencia de cedencia y una alta ductilidad.

Características

·         Mayores modificaciones a la forma de la pieza de trabajo

·         Menores esfuerzos

·         Opción de trabajar con metales que se fracturan cuando son trabajados en  frío

Clasificación de los procesos de conformado

Proceso de cizallado

El proceso de cizallado es una operación de corte de láminas que consiste en disminuir la lámina a un menor tamaño. Para hacerlo el metal es sometido a dos bordes cortantes.

EJEMPLO DE CIZALLADO

Proceso de troquelado

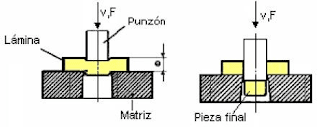

El proceso de troquelado es una operación en la cual se cortan láminas sometiéndolas a esfuerzos cortantes, desarrollados entre un punzón y una matriz, se diferencia del cizallado ya que este último solo disminuye el tamaño de lámina sin darle forma alguna. El producto terminado del troquelado puede ser la lámina perforada o las piezas recortadas.

Los bordes de herramientas desafilados contribuyen también a la formación de rebabas, que disminuye si se aumenta la velocidad del punzón.

Partes de una troqueladora

Cálculo de la fuerza de troquelado ejercida por el punzón

La fuerza máxima del punzón, FT, se puede estimar con la ecuación:

Donde:

t: es el espesor de la lámina

l: es la longitud total que se recorta (el perímetro del orificio)

Sult: es la resistencia última a la tensión del material, y

k: es un factor para aumentar la fuerza teórica requerida debida al empaquetamiento de la lámina recortada, dentro de la matriz. El valor de k suele estar alrededor de 1.5.

 EJEMPLO DE TROQUELADO

Proceso de doblado

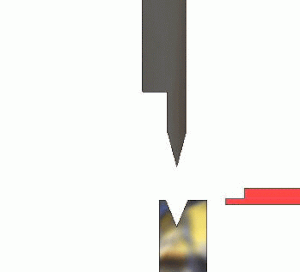

El doblado de metales es la deformación de láminas alrededor de un determinado ángulo. Los ángulos pueden ser clasificados como abiertos (si son mayores a 90 grados), cerrados (menores a 90°) o rectos. Durante la operación, las fibras externas del material están en tensión, mientras que las interiores están en compresión. El doblado no produce cambios significativos en el espesor de la lámina metálica.

Doblado entre formas

En este tipo de doblado, la lámina metálica es deformada entre un punzón en forma de V u otra forma y un dado. Se pueden doblar con este punzón desde ángulos muy obtusos hasta ángulos muy agudos. Esta operación se utiliza generalmente para operaciones de bajo volumen de producción.

Doblado deslizante

En el doblado deslizante, una placa presiona la lámina metálica a la matriz o dado mientras el punzón le ejerce una fuerza que la dobla alrededor del borde del dado. Este tipo de doblado está limitado para ángulos de 90°.

Cálculo de la fuerza para doblado de láminas

La fuerza de doblado es función de la resistencia del material, la longitud L de la lámina, el espesor T de la lámina, y el tamaño W de la abertura del dado. Para un dado en V, se suele aproximar la fuerza máxima de doblado, FD, con la siguiente ecuación:

EJEMPLO DE DOBLADO

Proceso de embutido

El proceso de embutido consiste en colocar la lámina de metal sobre un dado y luego presionándolo hacia la cavidad con ayuda de un punzón que tiene la forma en la cual quedará formada la lámina.

El número de etapas de embutición depende de la relación que exista entre la magnitud del disco y de las dimensiones de la pieza embutida, de la facilidad de embutición, del material y del espesor de la chapa. Es decir, cuanto más complicadas las formas y más profundidad sea necesaria, tanto más etapas serán incluidas en dicho proceso.

EJEMPLO DE EMBUTIDO

Proceso de laminado

El laminado es un proceso en el que se reduce el espesor de una pieza larga a través de fuerzas de compresión ejercidas por un juego de rodillos, que giran apretando y halando la pieza entre ellos.

El resultado del laminado puede ser la pieza terminada (por ejemplo, el papel aluminio utilizado para la envoltura de alimentos y cigarrillos), y en otras, es la materia prima de procesos posteriores, como el troquelado, el doblado y la embutición.

PROCESO DE LAMINADO DE ACERO

EJEMPLO DE LAMINADO

Proceso de forjado

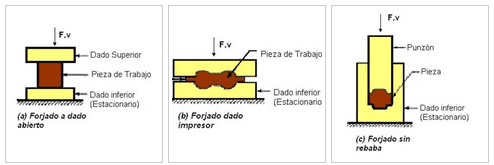

El proceso de forjado fue el primero de los procesos del tipo de compresión indirecta y es probablemente el método más antiguo de formado de metales. Involucra la aplicación de esfuerzos de compresión que exceden la resistencia de fluencia del metal. En este proceso de formado se comprime el material entre dos dados, para que tome la forma deseada.

La mayoría de operaciones de forjado se realiza en caliente, dada la deformación demandada en el proceso y la necesidad de reducir la resistencia e incrementar la ductilidad del metal. Sin embargo este proceso se puede realizar en frío, la ventaja es la mayor resistencia del componente, que resulta del endurecimiento por deformación.

EJEMPLO DE FORJADO

Proceso de extrusión

La extrusión es un proceso por compresión en el cual el metal de trabajo es forzado a fluir a través de la abertura de un dado para darle forma a su sección transversal. Ejemplos de este proceso son secciones huecas, como tubos.

Existe el proceso de extrusión directa, extrusión indirecta, y para ambos casos la extrusión en caliente para metales (a alta temperatura).

Extrusión directa

En la extrusión directa, se deposita en un recipiente un lingote en bruto llamado tocho, que será comprimido por un pistón. Al ser comprimido, el material se forzará a fluir por el otro extremo adoptando la forma que tenga la geometría del dado.

Extrusión indirecta

La extrusión indirecta o inversa consiste en un dado impresor que está montado directamente sobre el émbolo. La presión ejercida por el émbolo se aplica en sentido contrario al flujo del material. El tocho se coloca en el fondo del dado contenedor.

Abrir la siguiente presentación conformado metales AQUÍ:

Abrir la presentación de conformado plasticos AQUÍ:

ACTIVIDADES A REALIZAR EN EL MODULO DE METALMECANICA 1A DEL 13 AL 17 DE ABRIL

1. ANALIZAR EL DOCUMENTO
2. MIRAR LOS VIDEOS
3. ABRIR Y ANALIZAR LAS PRESENTACIONES
4. REALIZAR UN MAPA CONCEPTUAL DEL TEMA EXPUESTO CUADERNO EN MATERIA
5. REALIZAR UN CUESTIONARIO CON 20 PREGUNTAS CON EL TEMA DE LAS PRESENTACIONES CONFORMADO EN PLÁSTICOS Y EN METALES

EL CINCELADO Y EL BURILADO

El cincelado y burilado son procesos que tienen la finalidad de eliminar el material sobrante de una pieza. Este proceso se realiza por medio de herramientas de corte sobre las que se golpea con la ayuda de un martillo.

Cincelado








El cincelado se realiza con una herramienta llamada cincel o cortafríos, tiene por objeto la eliminación del material sobrante, por medio de la aplicación de golpes en la herramienta con un martillo.



1. .La cabeza está situada en un extremo en forma cónica y algo bombeada para evitar rebabas y concentrar más el golpe del martillo.



2. .El cuerpo es rectangular, aunque puede ser cuadrado o hexagonal. Es la parte por la que se agarra la herramienta.



3. .La punta o boca, es paralela a la parte más ancha de cuerpo y tiene forma de cuña, está endurecida mediante temple para presentar la dureza necesaria y poder trabajar sobre los materiales a los que se realiza el arranque virtual.



4. .El filo es la parte que más entretenimiento requiere, ya que es la más activa de la herramienta. Está formada por dos caras afiladas con un ángulo llamado corte.



Los ángulos de corte más comunes son:

-Para metal blando 30º

-Para bronce y cobre 50º

-Para hierro y acero 60º

-Para fundiciones 70º






El proceso del cincelado








Para cincelar se debe coger el cincel con la mano izquierda por el cuerpo y en la mano el martillo, colocar la posición correcta del cincel en función del material y del trabajo a realizar y golpear con el martillo.

Para trabajos de materiales blandos se coloca la posición del cincel inclinada sobre la pieza a cincelar y el filo con un ángulo de incidencia de aproximadamente 8º y se golpea con el martillo en la cabeza del cincel, atacando el material de forma progresiva y con un arranque de viruta de entre 2 y 4 mm de espesor.

Para trabajos de material duro, se coloca la posición del cincel con un ángulo más cerrado, hasta que el filo describa un ángulo de incidencia de unos 5º aproximadamente, en este proceso el arranque de viruta será de entre 1 y 2 mm de espesor.

Es necesario que se cumplan las medidas de seguridad en este tipo de proceso destinado una zona para realizar los trabajos de cincelados, donde los operarios deben llevar una ropa de trabajo específica.

Burilado






Se emplea el buril, esta herramienta de corte es como un cincel pero con forma especial, cuya diferencia principal radica en que el filo es transversal al cuerpo y más estrecho.

Se fabrican de acero forjado al cromo vanadio y tratado en alta dureza. Su longitud oscila entre 150 y 250 mm y su grosor entre 6 y 12 mm.

Se emplea principalmente para preparar las piezas abriendo canales, facilitando así el trabajo posterior del cincelado y para realizar ranuras y chaveteros en los materiales.

Las partes son las mismas que en el caso del cincel o cortafríos.



El proceso del cincelado a máquina

El cincelado se realiza sobre una plancha de metal algo dúctil y no demasiado dura, de algunas décimas de milímetro de espesor, generalmente cobre (0,8mm), alpaca (0,3mm) y en trabajos de calidad, plata (0,5mm) (las medidas son ejemplos). Para ser trabajado el metal se corta en planchas aproximadamente del tamaño deseado, y se lo pega en un preparado de resina vegetal o lacre con el que se ha cubierto totalmente el recipiente. De esta manera la resina amortiguará los golpes que se otra manera lastimarían mucho el material, además de permitir que la pieza pueda ser trasladada cómodamente. El cincelado no es una artesanía que requiera mucho espacio. En piezas de formas especiales, como cuchillos, mates y demás, la chapa es doblada y soldada antes de ser cincelada, y una vez dada la forma definitiva se la pega en la resina. El cincelado se trabaja "de arriba", es decir que, al contrario del repujado, el artesano trabaja sobre la superficie que quedará a la vista cuando la pieza esté terminada.

Para mirar la siguiente presentación HACER CLIC :

Mirar el video CLIC AQUI:

Mirar el video CLIC AQUI :

ACTIVIDADES EN EL MÓDULO DE METALMECÁNICA DEL 06 DE ABRIL AL 10 DE ABRIL

1. Analizar el documento
2. Mirar los vídeos
3. Analizar las presentaciones del enlace
4. Realizar un mapa conceptual en el cuaderno de materia
5. Realizar en una hoja A4 un dibujo libre aplicando técnica de puntillismo con el lápiz HB se puede ayudar revisando el libro de cultura estética de Octavo.
